SF T4…MI系列安全光幕在进/出料口处的应用

SF T4…MI 屏蔽型安全光幕与屏蔽开关(Muting Sensor，常见的如电感式传感器、光电式传感器等，)配合使用，可以快速区分进/出料口处是物料还是操作人员，从而达到了安全、高效生产。

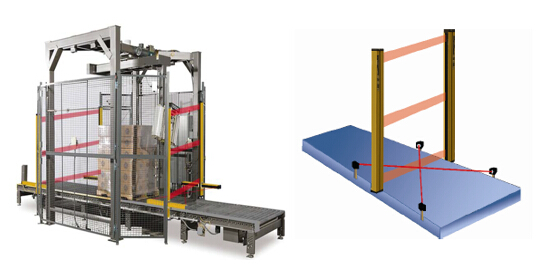

当两对光电开关交叉安装时，物料几乎同时挡住两对光电开关，或者在一个非常短的时间内，这个时间一般在2s内，而2S的时间内操作人员同时挡住两对光电基本不可能，只有当两对对射光电短时间内，同时被遮挡才能启动安全光幕的屏蔽功能，否则安全光幕正常防护，利用这一原理，通过两对或四对光电开关来判断是否启用光幕的屏蔽功能。

SF T4…MI配合两对或四对光电开关来使用，根据单向检测与双向检测的现场需求，有Ｌ型与Ｔ型两种外形的光幕，Ｌ型光幕一般用于进／出料单向检测，T型光幕一般用于进出/料双向检测；由于安全光幕的侧臂上已经预接线、预校准且无需调节的光电开关，因为现场安装简单方便。

L型屏蔽光栅的解决方案

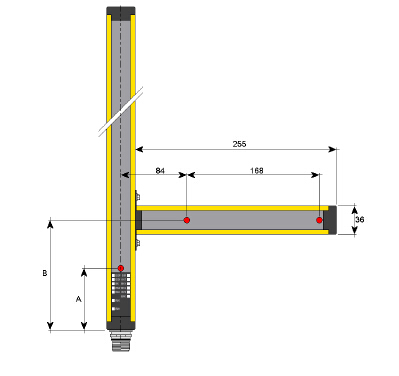

Ｌ型屏蔽光栅用于单向检测，其外形如下图所示，根据屏蔽传感器对射的方向，分为两对平行光束与两对交叉光束。

Ｔ型屏蔽光栅的解决方案

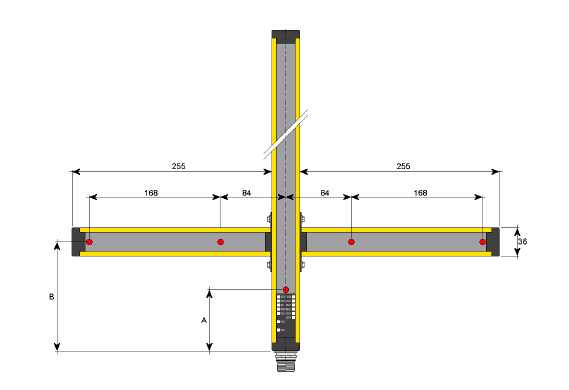

Ｔ型屏蔽光栅一般用于双向检测，其外形如下图所示，根据屏蔽传感器对射的方向，分为四对平行光束与两对交叉光束，

安装方式

SF T4…LEI 的安装方式非常简单，光幕部分的安装与普通光幕的安装完全相同，侧臂与光幕有固定的支架，无需另外增加支架。更了现场的调节，我公司还有侧臂可以上下调节的方案可选。
